Περιγραφή

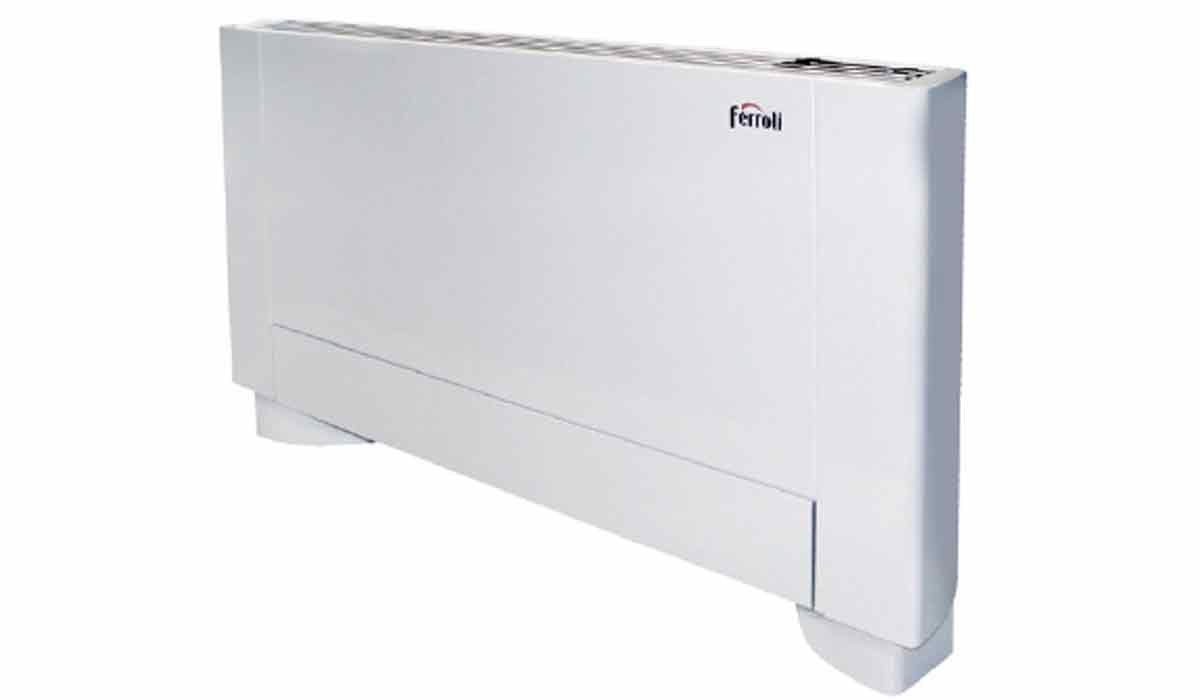

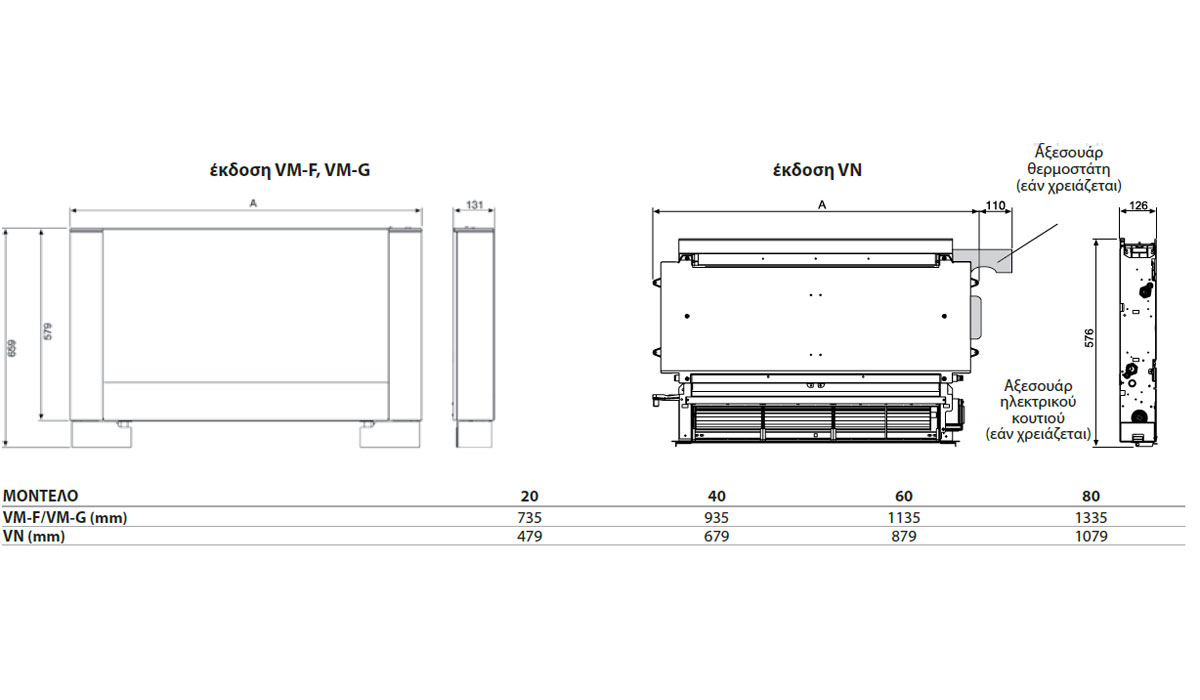

Τα Jolly Fan Coils λεπτής αισθητικής αθόρυβου μοτέρ ανεμιστήρα χαρακτηρίζονται από μέγιστο πάχος 131mm, υψηλής αισθητικής εμφάνιση, ιδανικά για εφαρμογές οικιακού κλιματισμού, ψύξης / θέρμανσης. Η σειρά περιλαμβάνει 3 εκδόσεις:
VM-F: αυτόματης λειτουργίας περσίδα εισαγωγής αέρα
VM-G: σταθερής περσίδας εισαγωγής αέρα
VN: γυμνό, χωρίς καλύμματα, για εφαρμογές εντιχοισμού, έχοντας και τις 4 πλευρές προσβάσιμες, ψυκτικής ισχύος από 0,83 ως 3,34 kW.
Στοιχεία κατασκευής:
• Κατασκευή: από υψηλής πυκνότητας γαλβανισμένο χάλυβα, περιλαμβάνει πλαστικά στοιχεία, όπως ο συλλέκτης συμπυκνωμάτων και ο ανεμιστήρας.
• Εναλλάκτης: σωλήνας χαλκού ελικοειδών σπειρών για την αύξηση της επιφάνειας συναλλαγής θερμότητας και διπλής σειράς πτερυγίων αλουμινίου μηχανικής εκτόνωσης επάνω στις σπείρες του χαλκού. Οι συνδέσεις διαθέτουν σημείο εξαερισμού και άδειασμα νερού.

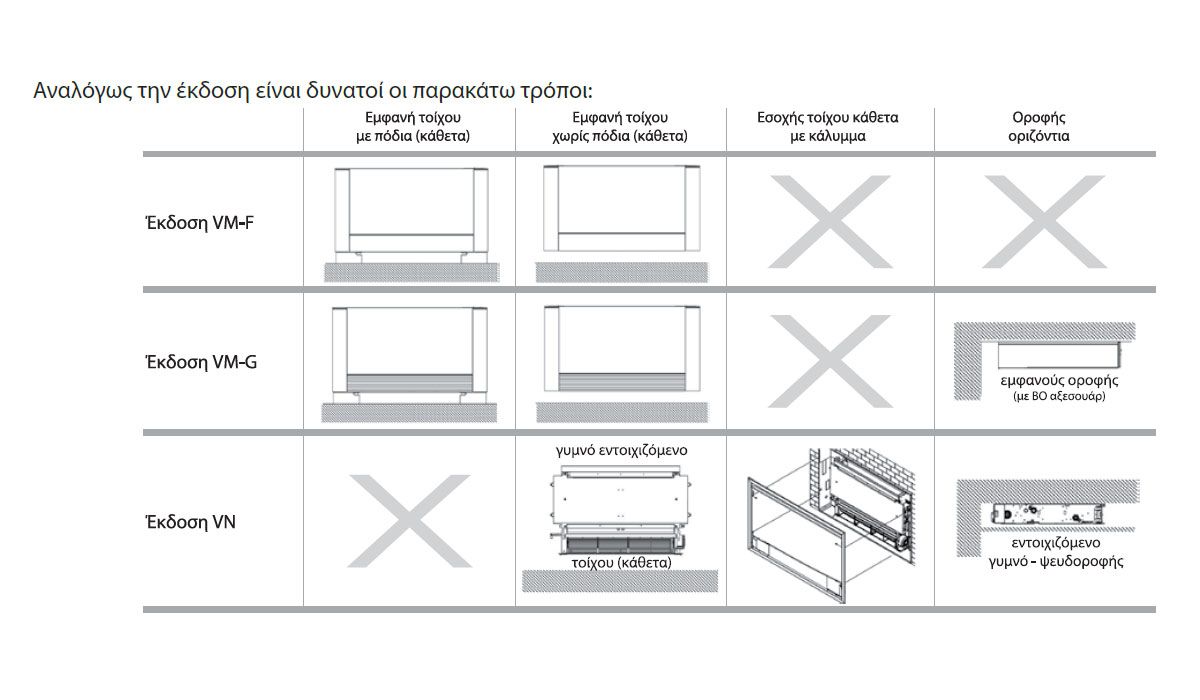

• Δισκάκι συλλογής συμπυκνωμάτων: από θερμοπλαστικό κατά της διάβρωσης, για την έκδοση VN (συμπεριλαμβάνεται) επιτρέπει την εγκατάσταση σε οριζόντια ή κάθετη θέση.
• Μοτέρ ανεμιστήρα: αθόρυβο, υψηλής απόδοσης με έλεγχο ταχύτητας. Τοποθετημένο σε ελαστικούς συνδέσμους για την αποφυγή κραδασμών. Η ρύθμιση επιτρέπει τον συνεχή ή τον περιορισμένο έλεγχο ταχύτητας, εξαρτόμενη από την επιλογή του θερμοστάτη. Με την επιλογή ενός αξεσουάρ είναι δυνατή η επιλογή σταθερής ταχύτητας έτσι ώστε να επιλεγεί απλός θερμοστάτης / χειριστήριο.
• Ανεμιστήρας: φυγοκεντρικός, συνδεδεμένος απευθείας στο μοτέρ μέσω ελαστικών συνδέσμων (αντιδυνητικών).
• Φίλτρο αέρα: πλενόμενο, απλά με νερό, εύκολα αφαιρούμενο, από πολυπροπυλένιο κυψελοειδούς μορφής.
• Καλύμματα (VM-F / VM-G): χαλύβδινο έλασμα βαμμένο εποξικής επίστροσης βαφλης, υψηλής ανθε- κτικότητας στην διάβρωση. Το στόμιο εξαγωγής αέρα βρίσκεται στο επάνω μέρος. Τα πλαϊνά αφαιρούνται εύκολα κάνοντας έτισ εύκολη την εγκατάσταση και την πρόσβαση στο εσωτερικό του fan coil. Διατίθεται σε χρώμα RAL 2003.
• Περσίδες εξαγωγής αέρα: Αλουμινίου βαμμένες στο ίδιο χρώμα. Μπορούν να γυρίσουν έτσι ώστε να διανέμουν τον αέρα είτε προς τιν χώρο είτε προς τον τοίχο.
• Περσίδες εισαγωγής αέρα:
– Έκδοση VM-F: από εξελασμένο αλουμίνιο, χαρακτηρίζεται από δύο θερμο-ενεργοποιητές οι οποίοι τις ενεργοποιούν με το ξεκίνημα του ανεμιστήρα, περιέχει μικροδιακόπτη ο οποίος σταματά τον ανεμιστήρα εάν έχει αφαιρεθεί το πλαίσιο του στομίου για τον καθαρισμό του φίλτρου αέρα.
– Έκδοση VM-G: επίσης από εξελασμένο αλουμίνιο, τοποθετημένες στην εισαγωγή αέρα με σταθερό πλαίσιο, το οποίο μπορεί εύκολα να αφαιρεθεί για τον καθαρισμό του φίλτρου.
• Υδραυλικές συνδέσεις: Οι μονάδες έχουν θηλυκό σπείρωμα 3/4’’ EUROKONUS, που προσφέρουν εύκολη και ασφαλή σύνδεση. Οι μονάδες έχουν τις συνδέσεις ΑΡΙΣΤΕΡΑ, με ένα αξεσουάρα μπορούν να συνδεθούν απο ΔΕΞΙΑ.

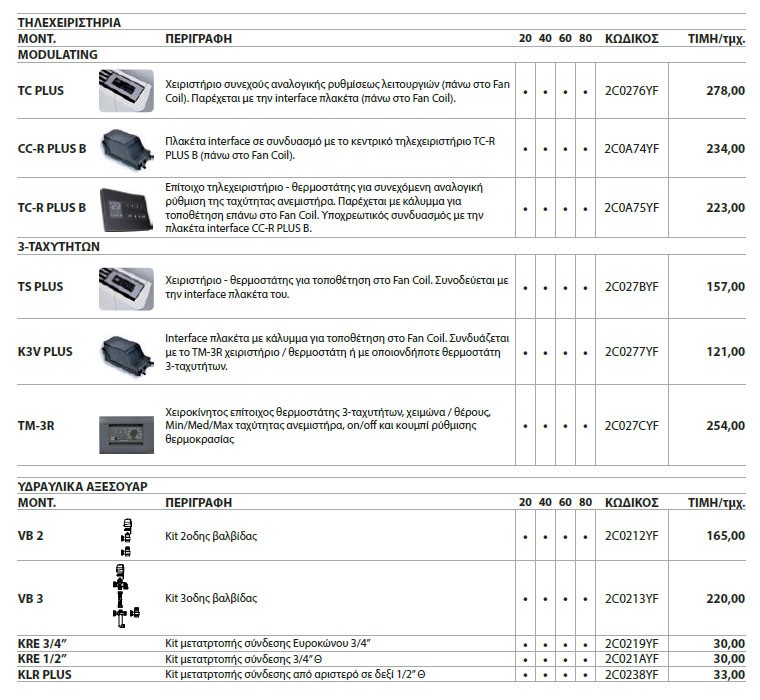

Έλεγχος: Τα διαθέσιμα χειριστήρια διακρίνονται σε:
• Συνεχούς ελέγχου: Για την αξιοποίηση των δυνατοτήτων της μονάδας αναπτύχθηκαν ειδικά χειριστήρια προσφέροντας συνεχή ρύθμιση. Αυτή προσφέρει σταθερές συνθήκες άνεσης, εξοικονόμηση ενέργειας και μείωση θορύβου από τον συνεχή έλεγχο του ανεμιστήρα. Τα χειριστήρια παραγγέλνονται χωριστά, ως αξεσουάρ, είναι διαθέσιμα για επάνω στο fan coil, μοντέλο TC Plus ή επίτοιχα, μοντέλο TC-R Plus. Για το TC-R Plus είναι δυνατή η σύνδεση έως και 31 μονάδων fan coils σε παράλληλη λειτουρ- γία. Αυτή η λύση είναι ιδανική για μεσαίες / μεγάλες εγκαταστάσεις με πολλά εγκατεστημένα fan coils.
• Δυνατές λειτουργίες: Ρύθμιση επιθυμητής θερμοκρασίας / Auto λειτουργία του ανεμιστήρα (αυτόματη) / Αθόρυβη (silent) λειτουργία (περιορίζει τη μέγιστη ταχύτητα ανεμιστήρα) / Νυχτερινή λειτουργία (night) (περιορίζει τη μέγιστη ταχύτητα ανεμιστήρα και αλλάζει το σημείο ρύθμισης) / Max λειτουργία (λειτουργεί στην μέγιστη ταχύτητα ανεμιστήρα).
• Επιπρόσθετα στοιχεία: Έξοδος εντολής για τις ON/OFF βαλβίδες (230V). Ανεξάρτητες ξηρές επαφές για ψύκτη (chiller) ή λέβητα, αναλόγως της απαίτησης. Επιπλέον ξηρή επαφή (επαφής παραθύρου σε
ξενοδοχειακές εφαρμογές).
Ξεχωριστός έλεγχος:
Εάν θέλουμε έλεγχο σταθερής ταχύτητας ανεμιστήρα, μπορεί να τοποθετηθεί μια ενεργή εντολή στο χειριστήριο TS Plus ώστε να ελέγχει την θερμοκρασία χώρου και την εκκίνηση της μονάδας ή μία ελεκτρονική πλακέτα (interface) σε συνδυασμό με το μοτέρ του ανεμιστήρα K3V-Plus, το οποίο μπορεί να ελεγθεί από απομακρυσμένο χειριστήριο TD-3R. Παραγγέλνονται χωριστά ως αξεσουάρ ή όπως ένας απλός θερμοστάτης με έξεδο ελέγχου 3 ταχυτήτων.
