Περιγραφή

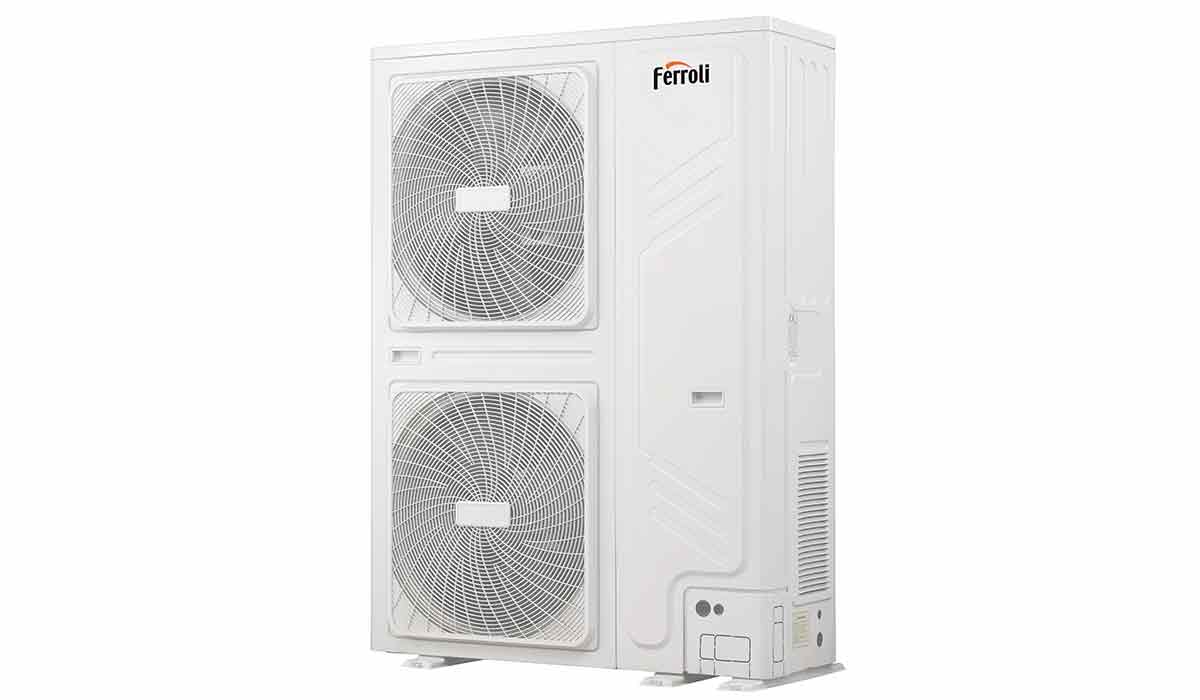

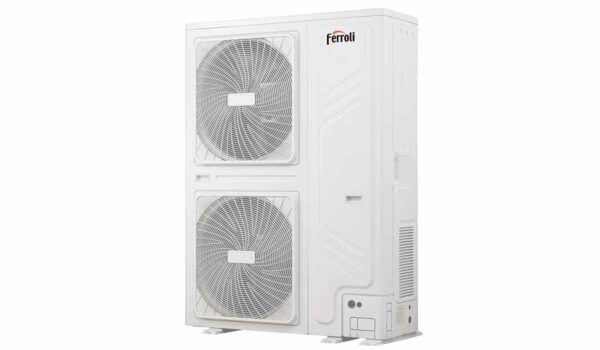

Αυτή η σειρά αντλιών θερμότητας αέρα-νερού καλύπτει τις ανάγκες χειμερινού και θερινού κλιματισμού οικιακών και εμπορικών εγκαταστάσεων μεσαίας ισχύος. Όλες οι μονάδες είναι κατάλληλες για εξωτερική εγκατάσταση και, καθώς μπορούν να παράγουν νερό έως 60°C, μπορούν να χρησιμοποιηθούν σε συστήματα με δάπεδο ακτινοβολίας, fancoils, θερμαντικά σώματα και για την έμμεση παραγωγή ζεστού νερού χρήσης (ΖΝΧ) μέσω εξωτερικού λέβητα (δεν παρέχεται). Οι μονάδες χαρακτηρίζονται από τη χρήση συμπιεστή μετατροπέα συνεχούς ρεύματος που σας επιτρέπει τη διαμόρφωση της ισχύος από 30 έως 120% της ονομαστικής ισχύος και συνοδεύονται από κιτ υδραυ- λικής εγκατάστασης που περιλαμβάνει όλα τα απαραίτητα εξαρτήματα για μια γρήγορη και ασφαλή εγκατάσταση. Οι μονάδες χαρακτηρίζονται από υψηλή ενεργειακή απόδοση και χαμηλό επίπεδο θορύβου και μπορούν να χρησιμοποιηθούν ως μοναδική γεννήτρια του συστήματος ή να ενσωματωθούν με άλλες πηγές ενέργειας, όπως ηλεκτρικά συστήματα ή λέβητες. Όλες οι μονάδες παραδίδονται με αισθητήρα θερμοκρασίας (παραδίδεται στάνταρ, συναρμολογείται από τον τεχνικό εγκατάσταση για τη δεξαμενή ζεστού νερού χρήσης (ΖΝΧ) και με αισθητήρα εξωτερικής θερμοκρασίας αέρα (ήδη εγκατεστημένος στη μονάδα) για την πραγματοποίηση του κλιματικού ελέγχου στις λειτουργίες θέρμανσης και ψύξης. Όλες οι μονάδες κατασκευάζονται με ακρίβεια και ελέγχονται κάθε μία στο εργοστάσιο. Η εγκατάσταση απαιτεί μόνο τις ηλεκτρικές και υδραυλικές συνδέσεις.

ΤΟ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ

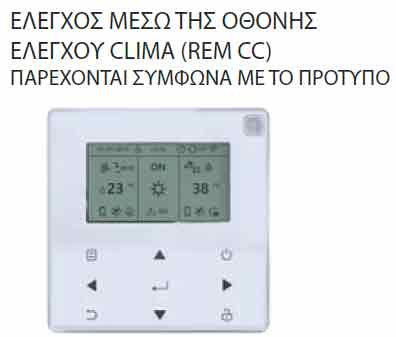

Η διεπαφή χρήστη αποτελείται από ένα ενσύρματο τηλεχειριστήριο (5 καλώδια, μέγιστο μήκος 50 m από τη μονάδα) με μενού σε 11 γλώσσες που επιτρέπει τη πλήρη διαχείρισή της.

• ΣΥΣΤΗΜΑ ΘΕΡΜΑΝΣΗΣ ΚΑΙ ΨΥΞΗΣ όπου η αντλία θερμότητας είναι η μόνη πηγή ενέργειας. Η μονάδα, εάν ενεργοποιηθεί σε λειτουργία θέρμανσης ή ψύξης, λειτουργεί ρυθμίζοντας τη συχνότητα του συμπιεστή για να διατηρήσει τη θερμοκρασία του παραγόμενου νερού στην τιμή σημείου αναφοράς που έχει οριστεί από το τηλεχειριστήριο. Μέσω της παραμέτρου μπορείτε να χρησιμοποιήσετε το τηλεχειριστήριο (π.χ. για συστήματα μονής ζώνης) ως θερμοστάτη δωματίου.
• ΠΑΡΑΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ (ΖΝΧ) Η μονάδα ενεργοποιείται σε λειτουργία θέρμανσης για να διατηρήσει τη θερμοκρασία μιας δεξαμενής ΖΝΧ (δεν παρέχεται) στην τιμή του σημείου αναφοράς. Απαιτεί την εισαγωγή μιας 3οδης βαλβίδας εκτροπής (δεν παρέχεται) και ενός αισθητήρα θερμοκρασίας (T5 ανιχνευτής, L= 10m, παρέχεται) σε ένα κυάθιο της δεξαμενής ΖΝΧ
• ΠΡΟΣΘΕΤΕΣ ΠΗΓΕΣ ΕΝΕΡΓΕΙΑΣ (λέβητας ή ηλεκτρικός θερμαντήρας). Ανάλογα με τις παραμέτρους που έχουν οριστεί, οι πηγές αυτές μπορούν να ενεργοποιηθούν με ενσωμάτωση ή αντικατάσταση της αντλίας θερμότητας όταν το σύστημα χρησιμοποιείται για θέρμανση χώρου ή για παραγωγή ΖΝΧ. Ο ελεγκτής ενεργοποιεί, επίσης, πρόσθετες πηγές ενέργειας σε περίπτωση που η αντλία θερμότητας δεν λειτουργεί
• ΗΛΕΚΤΡΙΚΟΣ ΘΕΡΜΑΝΤΗΡΑΣ ΔΕΞΑΜΕΝΗΣ ΖΝΧ Ο ελεγκτής μπορεί να διαχειριστεί την ενεργοποίηση ενός ηλεκτρικού θερμαντήρα που εισάγεται στη δεξαμενή ΖΝΧ ως συμπλήρωμα θερμότητας στην αντλία θερμότητας, για λειτουργία απολύμανσης ή ως πηγή αποθέματος ενέργειας για την παραγωγή ΖΝΧ σε περίπτωση που η αντλία θερμότητας δεν λειτουργεί
• FAST DHW Αυτή η λειτουργία μπορεί να ενεργοποιηθεί χειροκίνητα και σας επιτρέπει να δώσετε προτεραιότητα στην παραγωγή ΖΝΧ ενεργοποιώντας όλες τις πηγές ενέργειας (αντλίες θερμότητας, ηλεκτρικούς θερμαντήρες, λέβητες) που διατίθενται για θέρμανση ΖΝΧ για να φέρετε το συντομότερο δυνατό τη δεξαμενή ΖΝΧ στο σημείο που απαιτείται.
• ΛΕΙΤΟΥΡΓΙΑ ΑΠΟΛΥΜΑΝΣΗΣ Μπορείτε να ρυθμίσετε από το τηλεχειριστήριο εβδομαδιαίους κύκλους για την απολύμανση του νερού στη δεξαμενή ΖΝΧ. Για την επιτυχή εκτέλεση αυτών των κύκλων, η αντλία θερμότητας πρέπει να είναι διαθέτει ηλεκτρικό θερμαντήρα ή λέβητα ΖΝΧ. • ΣΙΩΠΗΛΗ ΛΕΙΤΟΥΡΓΙΑ Εάν είναι ενεργό, επιτρέπει τη μείωσητ ης μέγιστης συχνότητας του συμπιεστή και της ταχύτητας του ανεμιστήρα προκειμένου να μειωθεί ο θόρυβος που εκπέμπεται και η ισχύς που απορροφάται από τη μονάδα. Υπάρχουν 2 επίπεδα σίγασης. Μέσα από τον προ- γραμματισμό του χρόνου, μπορείτε να ορίσετε για 2 ημερήσιες ζώνες χρόνου το επιθυμητό σιωπηλό επίπεδο (π.χ. κατά τη διάρκεια της νύχτας).
• ON/OFF με χρήση εξωτερικής επαφής. Η μονάδα μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί (π.χ. θερμοστάτης / απομακρυσμένος διακόπτης) μέσω εξωτερικής επαφής: σε αυτήν την περίπτωση η μονάδα θα λειτουργεί στη λειτουργία που έχει οριστεί από το πληκτρολόγιο του χειριστηρίου.
• ΘΕΡΜΟΤΗΤΑ/ΨΥΞΗ μέσω εξωτερικών επαφών. Η μονάδα μπορεί να ενεργοποιηθεί σε λειτουργία θέρμανσης ή ψύξης μέσω δύο εξωτερικών επαφών (π.χ. θερμοστάτης που διαχειρίζεται τη ζήτηση θέρμανσης και ψύξη/απομακρυσμένος διακόπτης).
• ΛΕΙΤΟΥΡΓΙΑ ECO Για τη λειτουργία θέρμανσης είναι δυνατός ο καθορισμός της ημερήσιας ζώνης ώρας και του αντίστοιχου σημείου ρύθμισης για τη λειτουργία ECO.
• ΕΒΔΟΜΑΔΙΑΙΟ ΠΡΟΓΡΑΜΜΑ Επιτρέπει τον προγραμματισμό 6 χρονικών ζωνών για κάθε ημέρα της εβδομάδας: για κάθε χρονική ζώνη μπορεί να καθοριστεί ο τρόπος λειτουργίας (ΨΥΞΗ ΘΕΡΜΑΝΣΗ / ΖΝΧ) και το απαιτούμενο σημείο ρύθμισης
• ΑΝΤΙΨΥΚΤΙΚΉ ΠΡΟΣΤΑΣΊΑ Εγγυημένη θερμοκρασία εξωτερικού αέρα έως -20°C χάρη στην ίδια την αντλία θερμότητας που λειτουργεί σε λειτουργία θέρμανσης, με το ηλεκτρικό αντιπαγωτικό θερμαντικό στοιχείο (στάνταρ) και το ηλεκτρικό booster (εάν έχει εγκατασταθεί).
• Η ΠΑΡΆΛΛΗΛΗ ΛΕΙΤΟΥΡΓΊΑ – έως και 6 μονάδες μπορούν να ελεγχθούν μαζί σε παράλληλη διάταξη λειτουργία (1 κύρια μονάδα, 5 slave μονάδες), με ένα μόνο τηλεχειριστήριο συνδεδεμένο στην κύρια μονάδα. Η κύρια μονάδα μπορεί να αφιερωθεί στην παραγωγή ζεστού νερού οικιακής χρήσης (ΖΝΧ). Σε περίπτωση βλάβης μιας υποτελούς μονάδας, όλες οι άλλες μονάδες μπορούν να λειτουργούν κανονικά.
• ΔΙΑΧΕΊΡΙΣΗ ΈΩΣ 2 ΖΩΝΏΝ ΣΥΣΤΉΜΑΤΟΣ (1 ΜΙΚΤΉ ΚΑΙ 1 ΆΜΕΣΗ) Η μονάδα είναι σε θέση να διαχειρίζεται τις αντλίες (δεν παρέχονται) και για τις δύο ζώνες και, μόνο για τη μικτή ζώνη, τη βαλβίδα ανάμιξης (δεν παρέχονται) και τον αισθητήρα θερμοκρασίας παροχής νερού (διατίθεται ως εξάρτημα).
• ΦΩΤΟΒΟΛΤΑΪΚΗ ΕΙΣΟΔΟΣ ΚΑΙ ΕΙΣΟΔΟΣ ΕΞΥΠΝΟΥ ΔΙΚΤΥΟΥ Η μονάδα είναι εξοπλισμένη με 2 ψηφιακές εισόδους για τη διαχείριση μιας εισόδου από ένα φωτοβολταϊκό σύστημα και από το ηλεκτρικό δίκτυο. Αρχή λειτουργίας: – εάν η φωτοβολταϊκή είσοδος είναι κλειστή, η μονάδα ενεργοποιεί τη λειτουργία ΖΝΧ με σημείο αναφοράς ΖΝΧ =70°C και (εάν υπάρχει) θα ενεργοποιηθεί ο ηλεκτρικός θερμαντήρας της δεξαμενής ΖΝΧ. Η μονάδα λειτουργεί σε λειτουργία ψύξης/ θέρμανσης ως κανονική λογική.
  – Εάν η φωτοβολταϊκή είσοδος είναι ανοιχτή και η είσοδος έξυπνου δικτύου είναι κλειστή, η μονάδα λειτουργεί κανονικά.
  – Εάν η φωτοβολταϊκή είσοδος είναι ανοιχτή και η είσοδος έξυπνου δικτύου είναι ανοιχτή, η μονάδα απενεργοποιεί τη λειτουργία ΖΝΧ και μπορεί να λειτουργήσει σε λειτουργία ψύξης/θέρμανσης για καθορισμένο χρονικό διάστημα (με δυνατότητα ρύθμισης μέσω παραμέτρου), τότε θα απενεργοποιηθεί.
  ΤΡΕΧΩΝ ΠΕΡΙΟΡΙΣΜΟΣ ΕΙΣΟΔΟΥ ΑΝΑ ΠΑΡΑΜΕΤΡΟ. ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΤΗΣ ΜΟΝΑΔΑΣ ΜΕΣΩ APP (διαθέσιμο για IOS και Android). ΛΕΠΤΟΜΕΡΗ ΔΙΑΓΝΩΣΤΙΚΑ ΣΥΝΑΓΕΡΜΩΝ ΜΕ ΙΣΤΟΡΙΚΟ ΣΥΝΑΓΕΡΜΩΝ. ΕΜΦΑΝΙΣΗ ΟΛΩΝ ΤΩΝ ΠΑΡΑΜΕΤΡΩΝ ΛΕΙΤΟΥΡΓΙΑΣ.
• ΚΥΚΛΩΜΑ ΨΥΚΤΙΚΟΥ ΜΕΣΟΥ Περιέχεται σε ένα τμήμα που προστατεύεται από τη ροή του αέρα για την απλούστευση των εργασιών συντήρησης, είναι εξοπλισμένο με συμπιεστή διπλού περιστροφικού τύπου DC Inverter για μεγαλύτερη δυναμική εξισορρόπηση και μείωση των κραδασμών. Τοποθετείται σε ελαστικά στηρίγματα απόσβεσης κραδασμών και περιβάλεται από διπλό στρώμα ηχοαπορροφητικού υλικού για τη μείωση του θορύβου. Επιπλέον, ο συμπιεστής είναι εξοπλισμένος με θερμαντήρα λαδιού στροφαλοθάλαμου. Το κύκλωμα είναι εξοπλισμένο με εναλλάκτη θερμότητας από συγκολλημένες πλάκες από ανοξείδωτο χάλυβα με αντιψυκτικό θερμαντήρα, ηλεκτρονική βαλβίδα δεκτόνωσης διπλής ροής, βαλβίδα 4 δρόμων, αξονικούς ανεμιστήρες με κινητήρα συνεχούς ρεύματος χωρίς ψήκτρες, εξοπλισμένους με σχάρες προστασίας ασφαλείας, πτερυγιοφόρο πηνίο με αντιδιαβρωτική επεξεργασία από χαλκοσωλήνες και υδρόφιλα πτερύγια αλουμινίου. Το κύκλωμα ελέγχεται μέσω εμβαπτιζόμενων ανιχνευτών θερμοκρασίας και μετρητών πίεσης και προστατεύεται από διακόπτες υψη- λής και χαμηλής πίεσης.
• ΥΔΡΑΥΛΙΚΟ ΚΥΚΛΩΜΑ Βρίσκεται σε θάλαμο προστατευμένο από τη ροή του αέρα για την απλούστευση των εργασιών συντήρησης, είναι εξοπλισμένο με ηλεκτρονικό κυκλοφορητή 3 ταχυτήτων (κινητήρας DC χωρίς ψήκτρες), διακόπτη ροής νερού, αυτόματο εξαερισμό, μανόμετρο νερού, δοχείο διαστολής, βαλβίδα ασφαλείας, φίλτρο νερού Y (παρέχεται στάνταρ, συναρμολογείται από τον τεχνικό εγκατάστασης). Ο πλακοειδής εναλλάκτης θερμότητας και όλοι οι υδραυλικοί σωλήνες είναι θερμομονωμένοι για να αποφεύγεται ο σχηματισμός συμπύκνωσης και να μειώνονται οι απώλειες θερμότητας.
• ΑΞΕΣΟΥΑΡ Ο ανιχνευτής θερμοκρασίας μπορεί να συνδεθεί για να εκτελέσει τις λειτουργίες T1 / Tbt1 / Tbt2/ T5 / Tw2 /Tsolar (για περισσότερες λεπτομέρειες ανατρέξτε στην εγκατάσταση και το εγχειρίδιο χρήσης της μονάδας).
  – ΕΛΑΣΤΙΚΟΊ ΑΠΟΣΒΕΣΤΉΡΕΣ ΚΡΑΔΑΣΜΏΝ
